Теоретические основы снижения

выбросов оксида азота (NOx) в горелках типа ГМПВ

При сжигании газа основным загрязняющим веществом является оксид азота (NOx), концентрация которого в уходящих газах, (α = 1,4), приведенное к NO2 , согласно нормам на предельно-допустимые выбросы, составляет на газе 125 мг/мм3, а на мазуте – 250 мг/мм3 (см. ГОСТ Р 50831 - 95).

Оксиды азота при сжигании природного газа образуются из азота воздуха, а при сжигании жидкого топлива - из азота воздуха и азота топлива.

Количество оксидов азота зависит от условий процесса горения:

- от температуры факела;

- коэффициента избытка воздуха;

- времени пребывания продуктов горения в зоне активного горения ;

- характера смешения.

NOx образуется, в основном, в зоне активного горения. Особенно интенсивен выход NOx вблизи горелок. Проблема защиты воздушного бассейна от выбросов NOx решается либо установкой специальных газоочистных устройств, либо подавлением их образования в самой топке.

В настоящее время применяется множество приемов подавления выбросов NOx , такие как:

- ступенчатое сжигание;

- рециркуляция газов;

- сжигание с низким избытком воздуха;

- внесение влаги в зону активного горения;

- применение горелок с низким NOx;

- другие.

Высокоэффективные горелки ООО «НТО «ЭКОТОП» за счет строго определенной конструкции элементов горелки формируют особый факел, который учитывает все выше перечисленные факторы, влияющие на выход NOx. Конфигурация горелок сформирована по строго определенному отношению закрученного и прямоточного потока воздуха, которое обеспечивает снижение температуры факела. Конструкция насадок обеспечивает хорошее смешение топлива с воздухом и создает условие ступенчатого горения. Все это обеспечивает снижение выбросов NOx .

Проведенные теоретические исследования, разработка конструкции газомазутных горелок, их производство и испытания позволили создать и внедрить такую высококачественную энергоэффективную продукцию, как газомазутные горелки типа ГМПВ.

Основой создания горелок типа ГМПВ является высокотехнологичное проектирование, строящееся на основе математических расчётов и моделей для конкретной марки котла.


Пример высокотехнологичного проектирования

(котёл ТГМП-204ХЛ)

Параметры котла:

- паропроизводительность котла 2650 т/ч;

- количество горелок – 36;

- тип горелки – ГМПВ-60.

Расчёты и построение математической модели горелки позволяет:

- выявить распределение температур по факелу с учетом теплообмена излучением;

- определить концентрацию кислорода, которая в приведенном примере практически исчерпывается на расстоянии
4 метра от горелки, что удовлетворяет габаритам топки;

- оценить концентрацию токсичных и парниковых газов NOx и СО2 в уходящих газах;

- оценить характер распределения струй.


Линии тока, исходящие из горелок, расположенных на одной стороне топки, окрашенные по температуре.



Изоповерхности 5% массовой доли метана, окрашенные по массовой доле СО2.

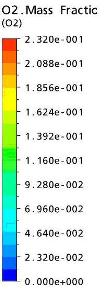

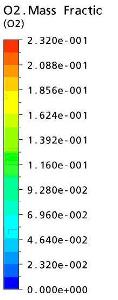

Концентрации кислорода в вертикальных сечениях, проходящих через оси горелок.

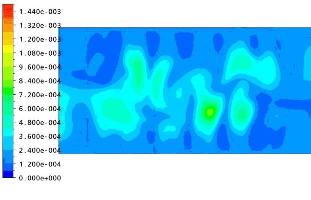

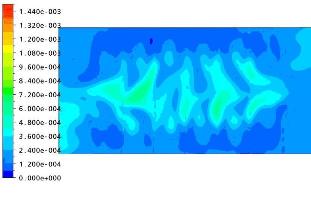

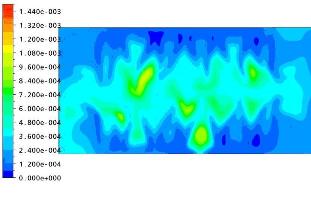

Поля концентрации NO в горизонтальных сечениях.

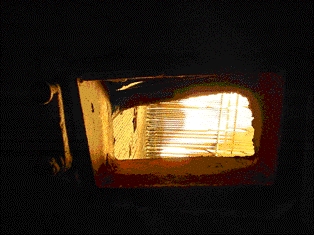

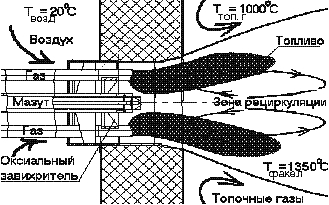

Структура факела горелки.


На основе математического моделирования и с учетом структуры факела уточняются конструктивные элементы горелки типа ГМПВ.



Математическое моделирование горения.



Фотоэкспликация котла.

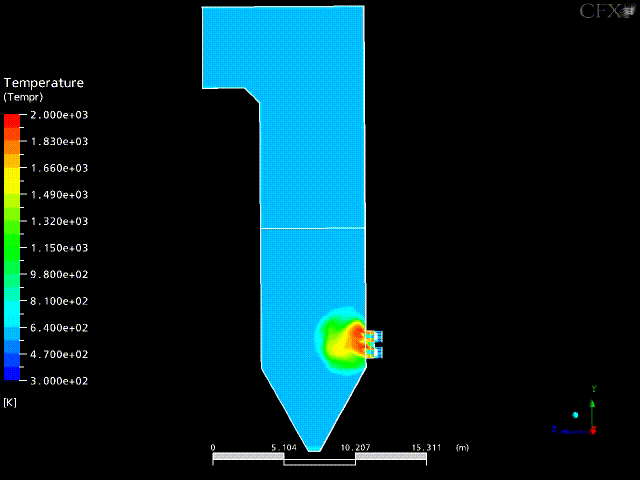

Математическое моделирование розжига котла.

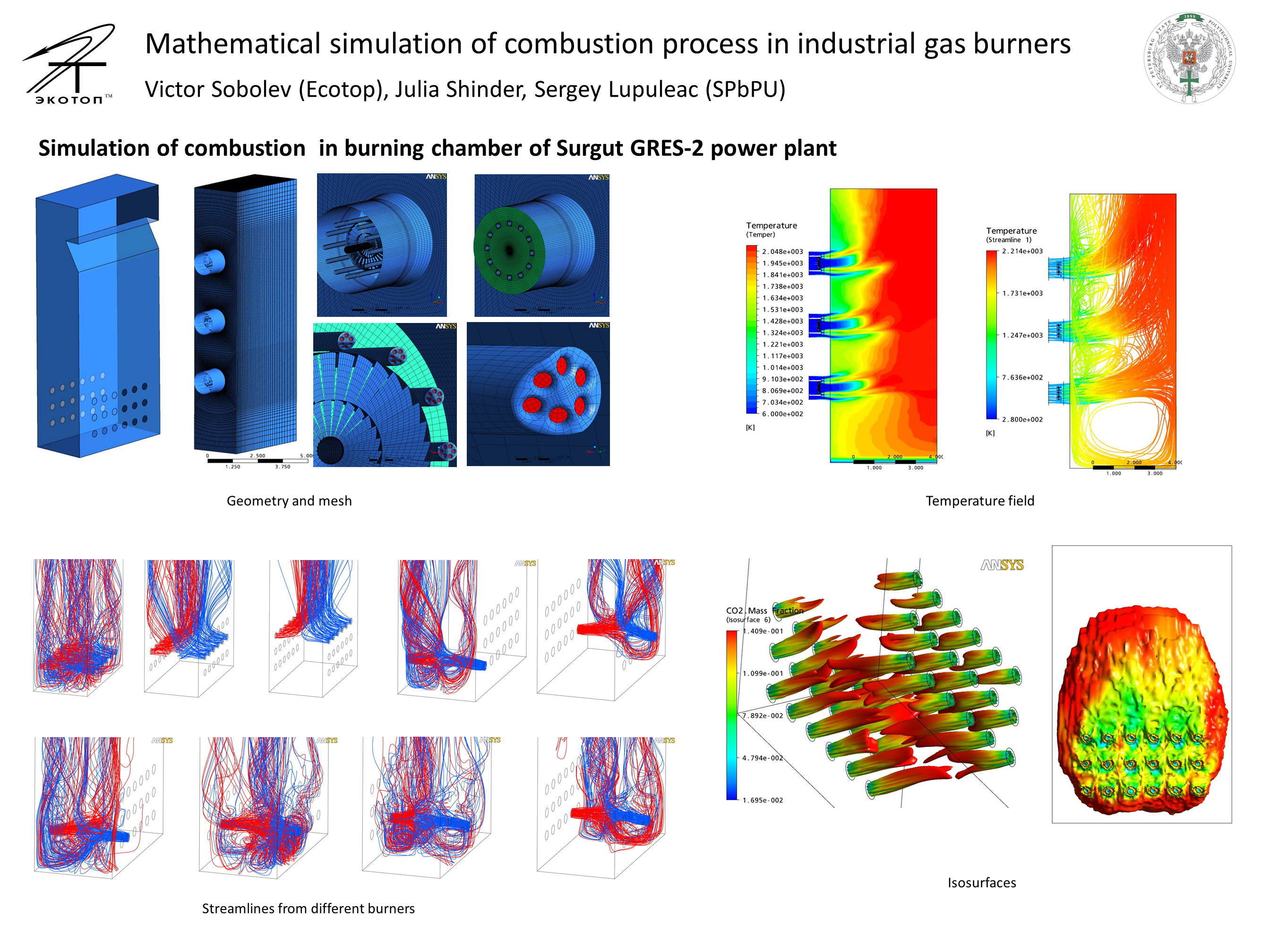

Mathematical modeling of power boiler. Part 1.

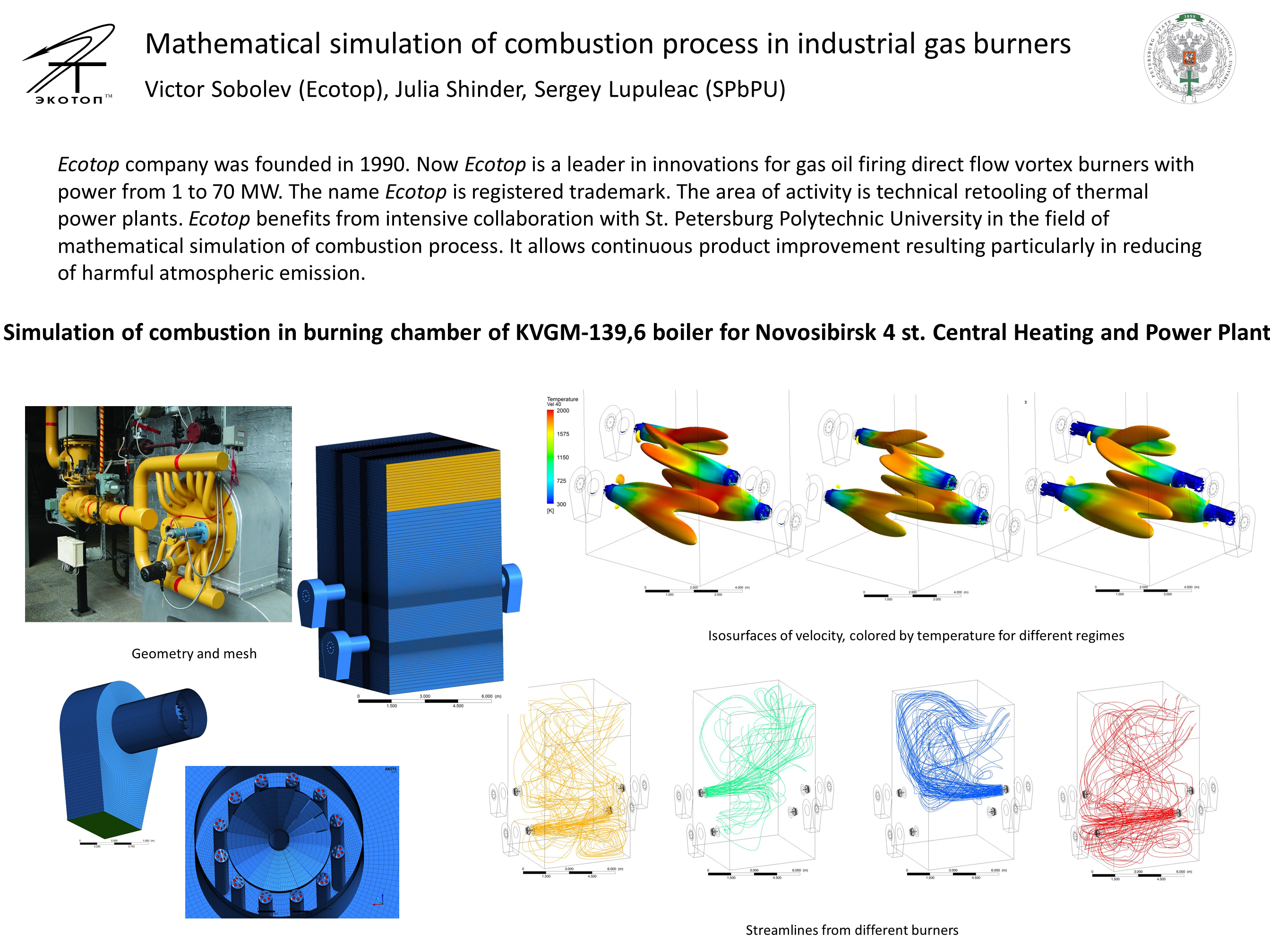

Mathematical modeling of power boiler. Part 2.
